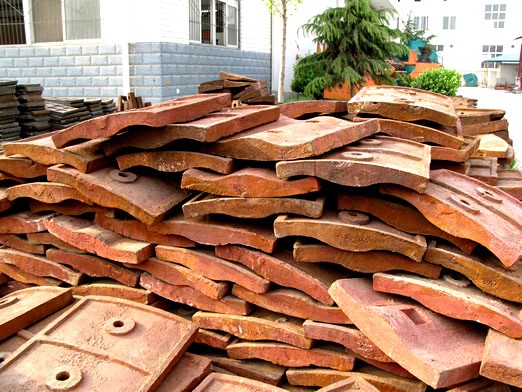

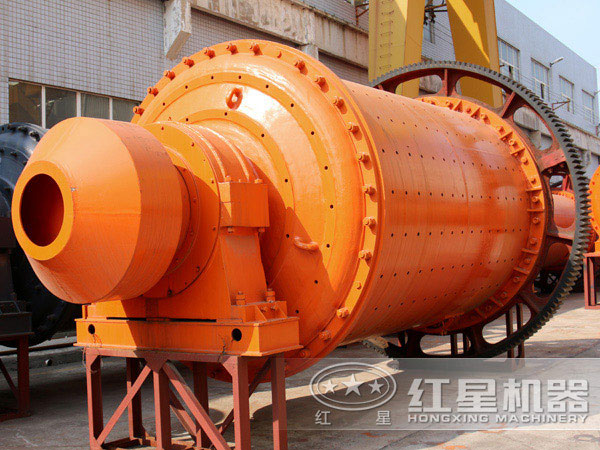

分級襯板是球磨機主要部件之一，其主要作用是保護球磨機，并利用襯板的凸峰和與研磨體的摩擦力帶起磨球，對物料進行粉碎和研磨。本文主要介紹分級襯板的設計方法。

由于離心力的作用，大塊物料分布于磨機外圈，內圈的細小物料在通風和高物料向低物料方的自動流動，保證了被研磨物料的不斷送進和輸出。參考砂石螺旋分級機能夠將砂石顆粒自然分級的原理，設計了按規律排列的帶有一定突起或具有斜角的可以起到一定螺旋分級效果的分級襯板。經過實際應用考察，具有將大塊物料自動推向入料端的作用，而小物料會自動被擠向出料端，提高了破碎和研磨效果。

兩種螺旋分級溝槽襯板按磨機對物料的破碎和研磨要求進行合理分布，凸形分級襯板主要應用于破碎倉，斜溝分級襯板主要應用于研磨倉。并根據磨機的大小、物料、研磨工藝等多種情況，確定了多種配合和安裝形式。對于新用戶技術人員要到現場進行考察，確定與之相適應的安裝方案，并在產品應用時參與指導安裝，收到了良好的應用效果。應注意的是：安裝組合時適當控制螺旋升角不能過大，分級襯板數量不能過多，否則會造成磨內物料的混亂，并出現明顯的磨內料面不平、沿磨機軸向傾斜突起現象，此時會造成減產，嚴重時還會發生跑粗。
